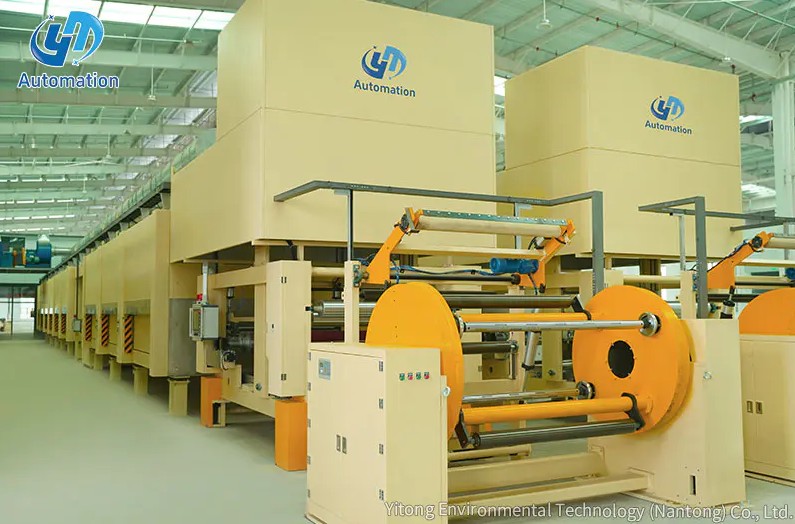

เครื่องคลี่คลายแบบหมุนคืออะไร?

ก เครื่องคลี่คลายแบบหมุน เป็นเครื่องจักรจัดการรางที่ป้อนม้วนวัสดุอย่างต่อเนื่อง เช่น กระดาษ ฟิล์ม ฟอยล์ ผ้า หรือผ้าไม่ทอ เข้าสู่กระบวนการแปลง การพิมพ์ การเคลือบ หรือการเคลือบขั้นปลายน้ำด้วยความเร็วและความตึงที่ควบคุมได้ โดยจะหมุนลูกกลิ้งหลักเมื่อมีการใช้วัสดุ ทำให้ฟีดฟีดสม่ำเสมอและสม่ำเสมอโดยไม่หยุดชะงัก แตกต่างจากขาตั้งคลี่คลายแบบแมนนวลหรือแบบอยู่กับที่ เครื่องม้วนแบบหมุนผสานการควบคุมแรงดึงแบบแอคทีฟ และในการกำหนดค่าอัตโนมัติ ความสามารถในการต่อหรือเปลี่ยนม้วนซึ่งช่วยให้การผลิตดำเนินต่อไปได้อย่างต่อเนื่องเมื่อม้วนหนึ่งหมด เป็นอุปกรณ์พื้นฐานในสายการผลิตรางต่อเนื่อง

ฟังก์ชั่นหลัก: เครื่องคลี่คลายแบบหมุน ทำหน้าที่อะไรในสายการผลิต

ในกระบวนการผลิตบนเว็บใดๆ ไม่ว่าจะเป็นการพิมพ์ การตัด การเคลือบ การเคลือบ การนูน หรือการแปลง วัตถุดิบจะมาถึงในลักษณะม้วนแผล งานของเครื่องคลี่คลายแบบหมุนคือการแปลม้วนม้วนนั้นให้เป็นแผ่นเรียบที่เคลื่อนที่ได้ซึ่งเคลื่อนที่ด้วยความเร็วและความตึงที่ถูกต้องไปยังส่วนการประมวลผลของเครื่อง

ฟังก์ชั่นหลักสามประการที่เครื่องคลี่คลายแบบหมุนดำเนินการคือ:

• การหมุนม้วน: เครื่องม้วนจะจับและหมุนลูกกลิ้งหลัก โดยจ่ายวัสดุในอัตราที่กำหนดโดยกระบวนการดาวน์สตรีม ไม่ว่าจะเป็นความเร็วสองสามเมตรต่อนาทีสำหรับงานที่มีความแม่นยำช้าหรือ 300–800 เมตรต่อนาที ในการผลิตกระดาษหรือฟิล์มความเร็วสูง
• การควบคุมแรงดึง: กs the roll diameter decreases from full to empty, the rotational inertia changes continuously. Without compensation, web tension would increase progressively as the roll shrinks. The tension control system automatically adjusts braking or drive force to maintain the set tension level throughout the roll's entire usable diameter.
• การจัดตำแหน่งเว็บ: เครื่องไขม้วนแบบหมุนหลายรุ่นมีระบบนำรางด้านข้างซึ่งจะแก้ไขตำแหน่งจากด้านหนึ่งไปอีกด้านของรางในขณะที่คลายออก เพื่อชดเชยความผิดปกติของการม้วนม้วนและป้องกันไม่ให้รางหลุดออกจากเส้นทางการประมวลผลของเครื่อง

ส่วนประกอบโครงสร้างของเครื่องคลี่คลายแบบหมุน

ก rotary unwinder is composed of several integrated subsystems, each contributing to stable, consistent web delivery. Understanding these components helps operators and engineers specify, commission, and maintain the equipment correctly.

รองรับโครงเครื่องและรีล

โครงเป็นรากฐานโครงสร้างของเครื่องคลี่คลาย ซึ่งรองรับน้ำหนักเต็มของม้วนหลักที่รับน้ำหนัก ซึ่งอาจมีตั้งแต่ 200กก.ถึงหลายตัน ขึ้นอยู่กับความกว้างของวัสดุและเส้นผ่านศูนย์กลางม้วน เฟรมสำหรับงานหนักผลิตจากแผ่นเหล็กแรงดึงสูง (เช่น เหล็กโครงสร้าง A3) เชื่อมเข้ากับส่วนกล่องแข็งหรือโครงสร้างพอร์ทัล ความแข็งแกร่งเป็นสิ่งสำคัญ: การโก่งตัวของเฟรมภายใต้ภาระจะเปลี่ยนรูปทรงของเส้นทางราง และทำให้เกิดการเปลี่ยนแปลงของแรงตึงและข้อผิดพลาดในการติดตาม

ส่วนรองรับม้วน - หรือที่เรียกว่าแกนคลายหรือชุดแกนหมุน - ยึดแกนของม้วนหลักและส่งแรงหมุนไป ตัวรองรับแบบแคลมป์นิรภัยจะยึดแกนม้วนให้แน่นในระหว่างการหมุนด้วยความเร็วสูง ป้องกันการลื่นไถลในแนวแกนหรือแนวรัศมีซึ่งอาจทำให้ม้วนหล่นหรือรางแตกหักได้ ก เพลาปล่อยแบบเลื่อน Φ76 มม เป็นขนาดมาตรฐานทั่วไปในการใช้งานคลี่กระดาษและฟิล์ม ซึ่งตรงกับแกนกระดาษ 76 มม. (3 นิ้ว) ที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมการแปลงสภาพ หัวจับแบบขยายหรือปลอกรัดแบบนิวแมติกจับแกนจากด้านใน ช่วยให้เปลี่ยนลูกกลิ้งได้อย่างรวดเร็วและปลอดภัย

ระบบควบคุมแรงดึง

ระบบควบคุมความตึงเป็นระบบย่อยที่มีความซับซ้อนทางเทคนิคมากที่สุดของเครื่องคลี่คลายแบบหมุน จุดประสงค์คือเพื่อรักษารางให้อยู่ในระดับความตึงที่กำหนดไว้ล่วงหน้าโดยอัตโนมัติ โดยไม่คำนึงถึงการเปลี่ยนแปลงของเส้นผ่านศูนย์กลางม้วน ความเร็วของเส้น หรือการเร่งความเร็วและการชะลอตัวของกระบวนการ

การควบคุมแรงดึงทำได้โดยใช้วิธีใดวิธีหนึ่งหรือหลายวิธีต่อไปนี้:

• เบรกอนุภาคแม่เหล็ก: ก slip-type braking device fitted to the unwind shaft. The brake applies a controlled retarding torque to resist free rotation of the roll. As roll diameter decreases, the controller increases brake torque to maintain constant web tension. Magnetic particle brakes provide smooth, stepless tension adjustment and are widely used in light-to-medium duty unwinding applications.
• เซอร์โวมอเตอร์ขับเคลื่อน: ในการกำหนดค่าคลี่คลายแบบใช้กำลัง เซอร์โวมอเตอร์จะขับเคลื่อนเพลาคลายออกในทิศทางคลี่คลาย เพื่อควบคุมแรงบิดและแรงดึง ระบบที่ขับเคลื่อนด้วยเซอร์โวตอบสนองเร็วขึ้นต่อการรบกวนของความตึงเครียด และใช้ในการใช้งานที่มีความเร็วสูงและไวต่อความแม่นยำ เช่น อุปกรณ์อิเล็กทรอนิกส์ที่ยืดหยุ่นและบรรจุภัณฑ์ยา
• โหลดเซลล์ (ตัวแปลงสัญญาณแรง) ตอบกลับ: โหลดเซลล์ที่ติดตั้งอยู่ที่ลูกกลิ้งแดนเซอร์หรือที่ลูกกลิ้งไอเดลอร์คงที่จะวัดแรงของรางตามจริงแบบเรียลไทม์ สัญญาณแรงตึงจะส่งกลับไปยังเบรกหรือตัวควบคุมการขับเคลื่อน ซึ่งจะปรับแรงบิดเอาท์พุตเพื่อรักษาจุดที่ตั้งไว้ ระบบโหลดเซลล์บรรลุความแม่นยำในการควบคุมแรงตึงของ ±1–3% ของจุดที่ตั้งไว้ ภายใต้สภาวะที่มั่นคง
• ระบบลูกกลิ้งนักเต้น: ก weighted or pneumatically loaded free-floating roller rests on the web between the unwind and the first downstream nip. The dancer position reflects the balance between material supply and process demand. A position sensor monitors the dancer's location and signals the tension controller to speed up or slow the unwind accordingly, providing inherent low-frequency tension buffering.

ระบบนำทางเว็บ

ม้วนพาเรนต์ไม่เคยถูกพันด้วยความสม่ำเสมอด้านข้างที่สมบูรณ์แบบ - การเคลื่อนของขอบ การเหลื่อมแกน และการเปลี่ยนแปลงความกว้างของวัสดุ ทำให้รางเลื่อนไปด้านข้างในขณะที่คลายออก ระบบนำทางรางจะแก้ไขปัญหานี้โดยการตรวจจับขอบของรางหรือตำแหน่งเส้นกึ่งกลาง และเลื่อนขาตั้งคลี่คลายหรือลูกกลิ้งบังคับเลี้ยวเพื่อตั้งศูนย์กลางรางใหม่ เซ็นเซอร์ขอบที่ใช้เทคโนโลยีอัลตราโซนิก ออปติคัล หรือการตรวจจับคอนทราสต์จะตรวจจับตำแหน่งรางด้วยความแม่นยำ ±0.1–0.5 มม แอคชูเอเตอร์ขับที่รักษาทะเบียนตลอดม้วน

กลไกการม้วนโหลด

การใส่ลูกกลิ้งหลักที่มีน้ำหนักมากลงบนแกนคลายอย่างปลอดภัยและรวดเร็วถือเป็นข้อกำหนดการปฏิบัติงานที่สำคัญ กลไกการโหลดลูกกลิ้งมีตั้งแต่ระบบการยกแบบแมนนวลธรรมดาที่มีจุดยึดรอกบนเฟรม ไปจนถึงโต๊ะยกแบบไฮดรอลิกหรือแบบไฟฟ้าที่ยกม้วนถึงความสูงของเพลาโดยไม่ต้องยกแบบแมนนวล ไปจนถึงเครื่องเปลี่ยนม้วนอัตโนมัติเต็มรูปแบบที่จะหยิบม้วนใหม่จากที่วางพื้นและวางไว้บนเพลาภายใต้การควบคุมของเครื่องจักร การเลือกกลไกการบรรทุกขึ้นอยู่กับน้ำหนักม้วน ความถี่ในการเปลี่ยน และจำนวนพนักงานผู้ปฏิบัติงานที่มีอยู่

ประเภทของเครื่องม้วนแบบหมุน: แบบสถานีเดี่ยวเทียบกับแบบป้อมปืน

เครื่องคลี่คลายแบบหมุน มีให้เลือกใช้งานในการกำหนดค่าพื้นฐานสองแบบที่แตกต่างกันในแนวทางการเปลี่ยนม้วน — การเปลี่ยนจากการม้วนที่หมดแรงหนึ่งไปยังอีกม้วนหนึ่ง

เครื่องม้วนแบบสถานีเดียว (ตำแหน่งเดียว)

การกำหนดค่าที่ง่ายที่สุดสามารถเก็บได้ครั้งละหนึ่งม้วน เมื่อม้วนหมด สายการผลิตจะต้องหยุด แกนว่างจะถูกเอาออก โหลดม้วนใหม่ และรางเกลียวผ่านเครื่องจักรด้วยตนเองหรือกึ่งอัตโนมัติก่อนที่การผลิตจะดำเนินการต่อ เครื่องม้วนแบบสถานีเดียวมีต้นทุนที่ต่ำกว่า บำรุงรักษาง่ายกว่า และเหมาะสำหรับการปฏิบัติงานที่เวลาเปลี่ยนม้วนเป็นที่ยอมรับได้ โดยสัมพันธ์กับระยะเวลาในการผลิต โดยทั่วไปจะเป็นในสายการผลิตที่มีความเร็วต่ำกว่า การแปลงในระยะสั้น หรือวัสดุที่ละเอียดอ่อนเกินไปสำหรับการประกบแบบบิน

ป้อมปืน (Duplex หรือ Multispool) Unwinder

ก turret unwinder holds two or more roll positions on a rotating arm or carousel. While the active roll unwinds, the next roll is pre-loaded and prepared on a standby position. As the active roll approaches exhaustion, the turret rotates to bring the new roll into the active position and an automatic or semi-automatic splice is made — joining the tail of the expiring web to the leading edge of the new roll without stopping the line.

เปิดใช้เครื่องคลายป้อมปืน การประกบความเร็วเป็นศูนย์ (ใยจะหยุดชั่วครู่ที่จุดประกบขณะที่เส้นวิ่งจากตัวสะสม) หรือ ประกบบิน (การต่อประกบจะดำเนินการด้วยความเร็วสูงสุดโดยใช้แถบกาวบนแกนม้วนใหม่) เครื่องคลายป้อมประกบแบบบินมีความจำเป็นในสายการผลิตกระดาษ ฟิล์ม และบรรจุภัณฑ์แบบยืดหยุ่นที่มีความเร็วสูง ซึ่งการหยุดใดๆ จะทำให้เกิดเศษเหล็กและขัดขวางกระบวนการปลายน้ำที่ไม่สามารถทนต่อการหยุดชะงักได้

ข้อมูลจำเพาะทางเทคนิคที่สำคัญของ Rotary Unwinder

เมื่อระบุเครื่องคลี่คลายแบบหมุนสำหรับการใช้งานเฉพาะ จะต้องกำหนดพารามิเตอร์ต่อไปนี้เพื่อให้แน่ใจว่าเครื่องมีขนาดและกำหนดค่าอย่างถูกต้อง:

อุตสาหกรรมและการใช้งานที่เครื่องม้วนแบบหมุนเป็นสิ่งจำเป็น

เครื่องคลี่คลายแบบหมุนจะปรากฏทุกที่ที่ม้วนวัสดุเป็นจุดเริ่มต้นสำหรับกระบวนการผลิตหรือการแปรรูปอย่างต่อเนื่อง ช่วงของอุตสาหกรรมและการใช้งานเฉพาะนั้นกว้าง:

• การผลิตกระดาษและเนื้อเยื่อ: การคลี่ม้วนกระดาษหลักสำหรับการตัด การพิมพ์เป็นแผ่น การพิมพ์ การเคลือบ การเคลือบ และการแปลงเนื้อเยื่อ ม้วนกระดาษหลักสามารถรับน้ำหนักได้หลายตันและมีเส้นผ่านศูนย์กลางเกิน 2,500 มม. ซึ่งต้องใช้โครงสร้างที่ทนทานและการควบคุมแรงตึงด้วยแรงบิดสูง
• บรรจุภัณฑ์แบบยืดหยุ่น: การป้อนฟิล์มพลาสติก อลูมิเนียมฟอยล์ กระดาษ และแผ่นใยลามิเนตลงในเครื่องทำถุง ไลน์เติมแบบฟอร์ม-ซีล และสถานีเคลือบ สายการบรรจุภัณฑ์ที่ยืดหยุ่นจำเป็นต้องมีการควบคุมแรงตึงที่แม่นยำ เพื่อป้องกันไม่ให้ฟิล์มยืดออกซึ่งจะทำให้เกิดข้อผิดพลาดในการลงทะเบียนในการพิมพ์หลายสี
• การพิมพ์ฉลากและการแปลง: คลายสต๊อกฉลาก ซับลอก และแผ่นฉลากที่พิมพ์แล้วลงในแท่นพิมพ์ฉลากและไลน์ตกแต่งขั้นสุดท้าย การแปลงฉลากความเร็วสูงต้องใช้การควบคุมแรงตึงที่ตอบสนองรวดเร็วและคำแนะนำรางที่แม่นยำเพื่อความแม่นยำในการลงทะเบียนแบบขอบถึงขอบ ±0.1–0.2 มม .
• การผลิตผ้าไม่ทอและสิ่งทอ: การป้อนม้วนผ้าสปันบอนด์ ผ้าเมลต์โบลน และผ้าทอเข้าสู่สายการผลิตการเคลือบ การตัด และการแปลงสำหรับผลิตภัณฑ์สุขอนามัย สิ่งทอทางการแพทย์ และผ้าใยสังเคราะห์ ผ้านอนวูฟเวนสามารถขยายได้และต้องมีการควบคุมความตึงอย่างอ่อนโยนเพื่อป้องกันการบิดเบี้ยว
• การผลิตแบตเตอรี่และอุปกรณ์อิเล็กทรอนิกส์: ฟอยล์อิเล็กโทรดคลี่คลาย ตัวแยก และม้วนเก็บกระแสไฟฟ้าสำหรับการประกอบเซลล์แบตเตอรี่ลิเธียมไอออน วัสดุที่บางเฉียบและเปราะบางเหล่านี้ต้องการการควบคุมแรงตึงที่แม่นยำเป็นพิเศษ ซึ่งมักจะอยู่ภายใน ±1 นิวตัน — และการจัดการที่ปราศจากการปนเปื้อน
• กระดาษลูกฟูกและกระดาษแข็ง: ส่วนหน้าเดียวและส่วนหลังคู่ของสายการผลิตกระดาษลูกฟูกใช้เครื่องม้วนแบบหมุนเพื่อป้อนกระดาษไลเนอร์บอร์ดและม้วนขนาดกลางแบบร่องด้วยความเร็วสูงและแรงตึงที่สม่ำเสมอเพื่อรักษาคุณภาพคาลิปเปอร์และการยึดเกาะในบอร์ดสำเร็จรูป

Rotary Unwinder กับ ขาตั้งผ่อนคลายแบบคงที่: ความแตกต่างที่สำคัญ

ก static unwind stand — the simplest form of roll holder — supports the roll on an axle and allows it to rotate freely as the web is pulled off by a downstream drive. While sufficient for very slow-speed or low-tension applications, a static stand provides no tension control and is unsuitable for any process that requires consistent web tension, controlled deceleration, or high-speed operation.

ปัญหาทั่วไปในการคลี่คลายโรตารีและวิธีป้องกัน

โดยทั่วไปปัญหาด้านประสิทธิภาพการทำงานของเครื่องคลี่คลายแบบหมุนจะย้อนกลับไปที่สาเหตุเล็กๆ น้อยๆ ที่เกิดขึ้นซ้ำๆ การจัดการปัญหาเหล่านี้ในเชิงรุกผ่านการตั้งค่าเครื่องจักรและการบำรุงรักษาจะช่วยป้องกันปัญหาเว็บแตก ความตึงเครียด และข้อผิดพลาดในการลงทะเบียนในกระบวนการดาวน์สตรีมส่วนใหญ่

การเปลี่ยนแปลงของความตึงเครียดและการแตกของเว็บ

ความตึงเครียดที่เพิ่มขึ้นอย่างรวดเร็วในระหว่างการเร่งความเร็วหรือการลดความเร็ว และความตึงเครียดที่เพิ่มขึ้นอย่างต่อเนื่องเมื่อเส้นผ่านศูนย์กลางม้วนลดลง เป็นสาเหตุหลักของการแตกของราง มาตรการป้องกันรวมถึงการตรวจสอบว่าการชดเชยความตึงเทเปอร์ของระบบควบคุมแรงดึงได้รับการปรับเทียบอย่างถูกต้องสำหรับโมดูลัสของวัสดุ การตรวจสอบว่าแรงดันอากาศลูกกลิ้งนักเต้นหรือการปรับค่าศูนย์ของโหลดเซลล์อยู่ภายในข้อกำหนด และการยืนยันว่าเบรกหรือไดรฟ์ตอบสนองภายในเวลาคงที่ที่กำหนดสำหรับความเร็วของสายการผลิตที่ใช้งาน

การดริฟท์ของเว็บและความเสียหายของขอบ

การเบี่ยงเบนของรางด้านข้างทำให้ขอบสัมผัสกับโครงสร้างของเครื่องจักร ทำให้เกิดความเสียหายที่ขอบ การเกิดฝุ่น และข้อผิดพลาดในการลงทะเบียน ระบบนำทางรางต้องมีการตรวจสอบการปรับเทียบเซ็นเซอร์ในการเปลี่ยนม้วนแต่ละครั้งเพื่อยืนยันว่าจุดอ้างอิงไกด์ตรงกับเส้นกึ่งกลางของรางหรือตำแหน่งขอบที่ต้องการจริง ความเยื้องศูนย์ของการหมุน — โดยที่แกนของลูกกลิ้งไม่ได้อยู่ศูนย์กลางกับม้วนของบาดแผล OD — ทำให้เกิดการสั่นด้านข้างเป็นระยะๆ ซึ่งอาจเกินแบนด์วิธการแก้ไขของรางนำทาง ทำให้เกิดการเคลื่อนตัวเป็นระยะๆ ซึ่งไกด์ไม่สามารถระงับได้เต็มที่

ม้วนโหลดความเสียหาย

การโหลดลูกกลิ้งไม่ถูกต้อง — โดยเฉพาะการม้วนที่โหลดจากศูนย์กลางหรือโดยที่หัวจับไม่ได้ทำงานจนสุด — ทำให้เกิดการโก่งตัวของเพลาภายใต้ภาระ การกระจายแรงตึงไม่สม่ำเสมอตลอดความกว้างของราง และอาจเกิดการม้วนหล่นที่ความเร็ว ส่วนรองรับประเภทแคลมป์นิรภัยพร้อมการยืนยันการมีส่วนร่วมในเชิงบวก (เช่น พรอกซิมิตี้เซนเซอร์ที่ตรวจสอบส่วนขยายของหัวจับ) ช่วยลดความเสี่ยงนี้อย่างมากในสภาพแวดล้อมการผลิตที่มีความเร็วสูง

การบำรุงรักษาตามปกติเพื่อประสิทธิภาพเครื่องม้วนแบบหมุนที่เชื่อถือได้

เครื่องคลี่คลายแบบหมุนมีความทนทานทางกลไก แต่ต้องมีการบำรุงรักษาเป็นประจำเพื่อรักษาการควบคุมความตึงและประสิทธิภาพการควบคุมรางที่แม่นยำตลอดอายุการใช้งาน

1. บริการเบรกและเบรกอนุภาคแม่เหล็ก: เบรกอนุภาคแม่เหล็กจำเป็นต้องเปลี่ยนของเหลวทุกครั้ง 1,000–2,000 ชั่วโมงการทำงาน หรือตามระยะเวลาที่ผู้ผลิตกำหนด น้ำมันเบรกที่เสื่อมสภาพจะสร้างแรงบิดที่ไม่สม่ำเสมอซึ่งทำให้เกิดการเปลี่ยนแปลงของแรงตึงโดยตรง
2. การสอบเทียบโหลดเซลล์: ตรวจสอบการสอบเทียบศูนย์และช่วงของโหลดเซลล์ทุกเดือนหรือตามความถี่ที่ระบุไว้ในเอกสารประกอบของเครื่อง การปรับเทียบที่คลาดเคลื่อนในโหลดเซลล์ทำให้เกิดการชดเชยความตึงอย่างเป็นระบบซึ่งจะสะสมเมื่อเวลาผ่านไป
3. การตรวจสอบหัวจับและส่วนขยายจากสักหลาด: ตรวจสอบส่วนหัวจับและกลไกการกระตุ้นเพื่อดูการสึกหรอ รอยเปื้อน และการปนเปื้อนทุกไตรมาส ส่วนหัวจับที่สึกหรอจะช่วยลดแรงยึดเกาะบนแกน และเพิ่มความเสี่ยงที่แกนจะเลื่อนหลุดที่ความเร็ว
4. การตรวจสอบและการหล่อลื่นตลับลูกปืน: แบริ่งเพลาแบบคลี่คลายจะรับภาระในแนวรัศมีและแนวแกนสูงจากน้ำหนักม้วนขนาดใหญ่และความตึงของราง หล่อลื่นตามช่วงเวลาที่กำหนด และเปลี่ยนเมื่อมีสัญญาณแรกของเสียงรบกวน การสั่นสะเทือน หรืออุณหภูมิในการทำงานที่เพิ่มขึ้น ซึ่งโดยทั่วไปจะสูงกว่า 70°C บนพื้นผิวด้านนอกของตัวเรือนแบริ่ง ระหว่างวิ่ง
5. การทำความสะอาดเซ็นเซอร์ไกด์ราง: เซ็นเซอร์ขอบและเส้นจะสะสมฝุ่นและคราบวัสดุที่ทำให้ความแม่นยำในการตรวจจับลดลง ทำความสะอาดผิวหน้าเซ็นเซอร์ทุกครั้งที่เปลี่ยนม้วน และตรวจสอบการตอบสนองการแก้ไขของระบบนำทางด้วยออฟเซ็ตทดสอบเพื่อยืนยันการทำงานเต็มรูปแบบ
6. การตรวจสอบเฟรมและตัวยึด: ตรวจสอบรอยเชื่อมโครงสร้างและตัวยึดยึดเป็นประจำทุกปีเพื่อดูการแตกร้าวจากความเมื่อยล้า — โดยเฉพาะในบริเวณที่มีความเครียดสูง เช่น จุดติดตั้งตัวรองรับม้วน ซึ่งน้ำหนักม้วนแบบไดนามิกและโหลดแรงดึงถูกส่งไปยังโครงสร้างเฟรม
